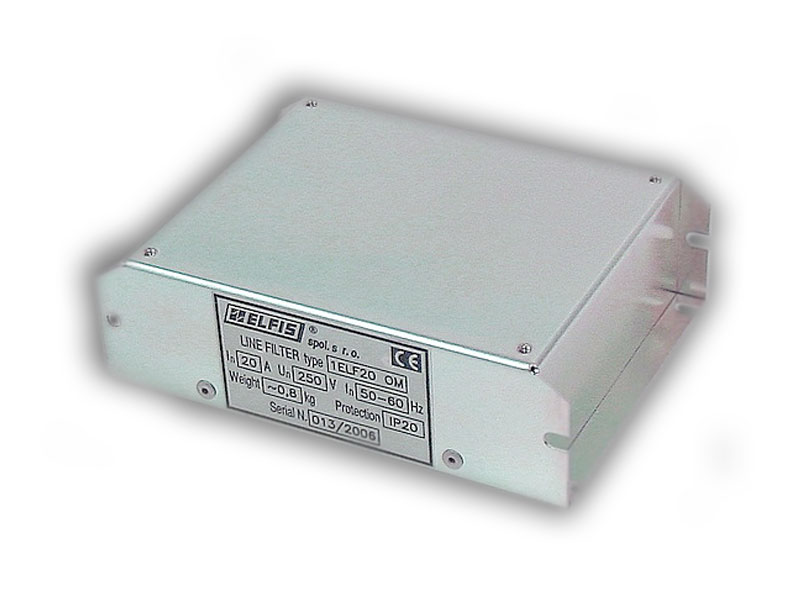

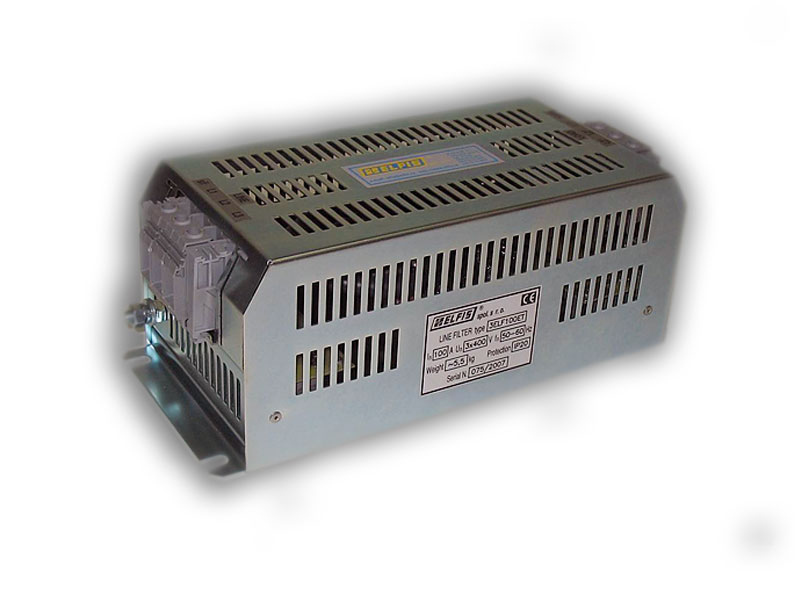

Сетевые помехоподавляющие фильтры ELFIS spol. s r.o.серии ЕТ

Сетевые помехоподавляющие фильтры фирмы ELFIS серии ЕТ(25-250 А) применяются для:

  • защиты оборудования от помех, согласно нормам Евросоюза стандарт CZN EN 50081-1, 50081-2, CZN EN 55011, 55014, 55022
  • защиты от помех, создаваемых преобразователями частоты
  • защиты от помех, создаваемых тиристорными регуляторами и тиристорными выпрямителями
  • подавление помех, создаваемых индивидуальными источниками, влияющими на преобразователи частоты
  • повышение устойчивости оборудования к внешним помехам

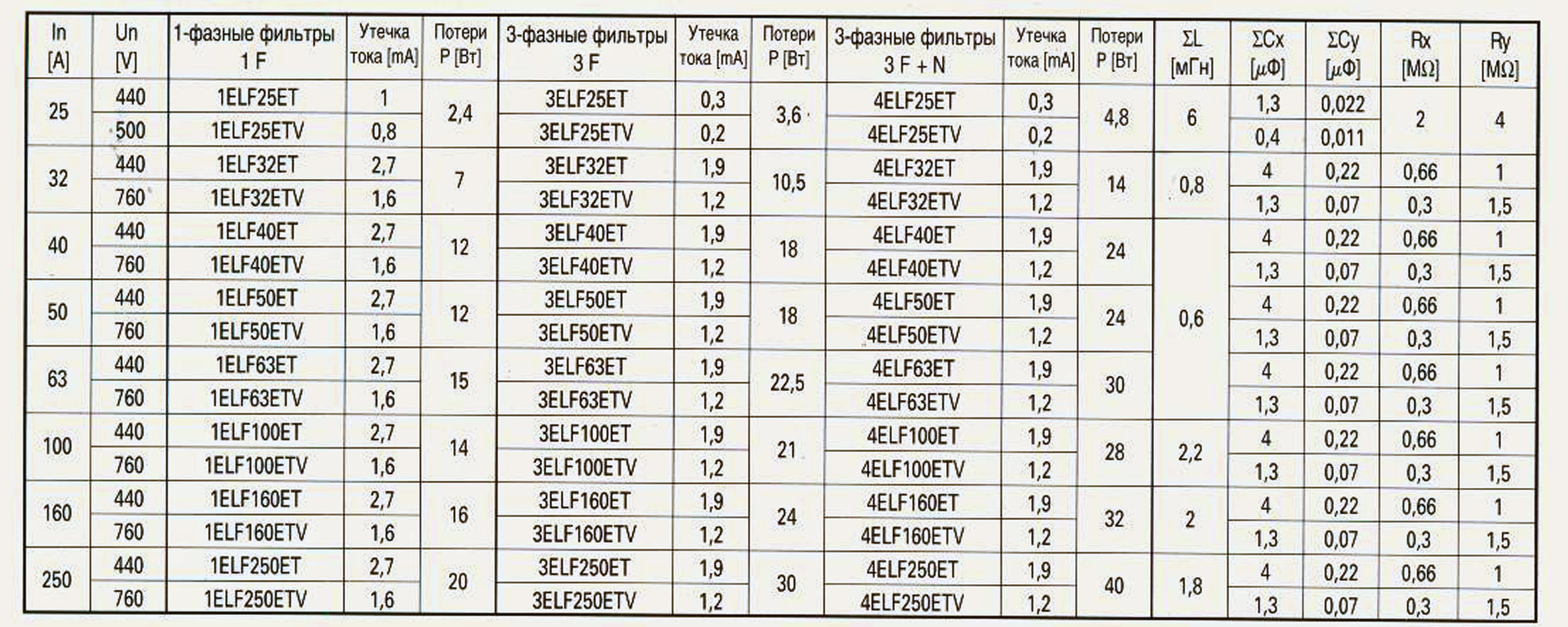

    Основные технические параметры:
  • 1-фазные 1Р, 3-х фазные 3Р, 3-хфазные с нулевым проводом 3Р+N
  • максимальное рабочее напряжение -  440В АС для трехфазных типа ЕТ, 760В АС для типа ETV
  • номинальная сила тока In - 25-250 A
  • частота - от DC до 60 Гц
  • рабочая температура - от -25 до +40 градусов
  • перегрузочная способность - при включении 4 х In, затем 1,5 х In на протяжении 1 минуты, не чаще, чем 1 раз в час
  • степень защиты -  IP20




    ХАРАКТЕРИСТИКИ ЗАТУХАНИЯ
    для напряжений 400 В и 690 В
     типы фильтров - 1ELF25ET  1ELF25ETV  3ELF25ET
                                                   3ELF25ETV

характеристики подавления фильтра 25 А

типы фильтров - 1ELF63ET   3ELF63ET   1ELF63ETV  3ELF63ETV

характеристики подавления фильтра 63 А    типы фильтров - 1ELF250ET  3ELF250ET  1ELF250ETV  3ELF250ETV

характеристики подавления фильтра 250 А

















Основные габаритные размеры :

Тип Клеммы макс.S D-PE Габаритные размеры A,B,C Установочные размеры A1,B1,D1 Вес Рис
ОДНОФАЗНЫЕ ФИЛЬТРЫ ТИП 1F
1ELF25ET 4 M4 165 50 110 155 30 5,5 0,8 1
1ELF32ET
1ELF40ET
1ELF50ET
1ELF63ET
10 M6 250 80 190 235 65 5,5 4,5 1
1ELF100ET 35 M8 320 140 110 300 110 9 4,5 2
1ELF160ET 70 M8 320 140 110 300 110 9 4,5 2
1ELF250ET 95 M10 360 150 140 340 125 9 6,5 2
ТРЕХФАЗНЫЕ ФИЛЬТРЫ ТИП 3F
3ELF25ET 4 M4 165 50 110 155 30 5,5 1 1
3ELF32ET
3ELF40ET
3ELF50ET
3ELF63ET
10 M6 250 80 190 235 65 5,5 5 1
3ELF100ET 35 M8 320 140 110 300 110 9 5 2
3ELF160ET 70 M8 320 140 110 300 110 9 6 2
3ELF250ET 95 M10 360 150 140 340 125 9 7 2
ТРЕХФАЗНЫЕ ФИЛЬТРЫ ТИП 4F (3P+N)
4ELF25ET 4 M4 165 50 110 155 30 5,5 1,2 1
4ELF32ET
4ELF40ET
4ELF50ET
43ELF63ET
10 M6 250 80 190 235 65 5,5 5,5 1
4ELF100ET 35 M8 320 140 110 300 110 9 5,5 2
4ELF160ET 70 M8 320 140 110 300 110 9 6,5 2
4ELF250ET 95 M10 360 150 140 340 125 9 8 2
