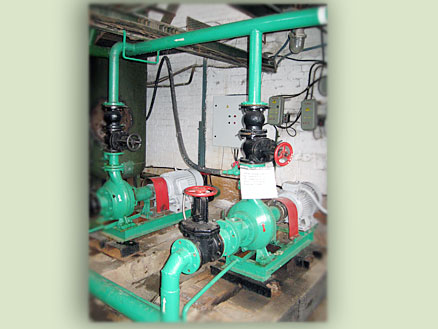

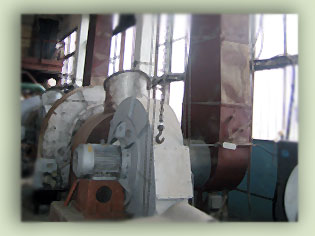

Работа котельных малой и средней мощности при производстве теплоносителя для коммунальных и производственных зданий связана с расходом сжигаемого в котлах топлива (газ, мазут, горючие отходы) и электроэнергии, потребляемой в котельных на собственные нужды, в основном на работу электроприводов сетевых и подпиточных насосов, дымососов и дутьевых вентиляторов.




















Уменьшение непроизводительного расхода электроэнергии и сжигаемого в котлах топлива при производстве единицы тепловой энергии, повышение маневренности котельных, требуют разработки и внедрения современных автоматизированных систем управления технологическими процессами в котельных, в частности автоматизированной системы управления электроприводами (АСУЭП) собственных нужд.

НТФ «ТЕМС» совместно с Институтом электродинамики (ИЭД) НАН Украины разработали автоматизированные системы управления электроприводами (АСУЭП) сетевых и подпиточных насосов, дымососов и дутьевых вентиляторов, позволяющие экономить в установившемся режиме тепловой нагрузки котла более 50 % потребляемой электроэнергии и до 10 % энергетического топлива, повышая тем самым КПД котла.
НТФ «ТЕМС» ввела в эксплуатацию АСУЭП на котлах типа ДКВР, ТВГ, КВГ  и на других котлах,  на многих котельных промышленных предприятий и в коммунальном хозяйстве.
АСУЭП показали свою работоспособность, технологическую эффективность и подтвердили ожидаемый эффект экономии потребляемой электроэнергии и сжигаемого в котлах топлива (поддерживая требуемые соотношения параметров котла, такие как температура, давление, уровень, расход пара или воды, для достижения максимального КПД котлоагрегата во всем рабочем диапазоне изменения нагрузки).
Для обеспечения широкого внедрения таких АСУЭП в настоящее время в НТФ «ТЕМС» и ИЭД НАН Украины проводятся работы по разработке новых алгоритмов управления технологическим процессом производства тепла в котлах различного типа и созданию управляющих программ и аппаратных средств для их реализации.

Основные технические характеристики АСУЭП:

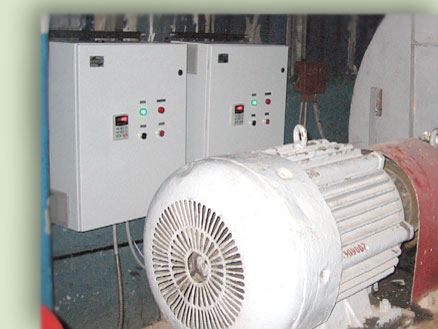

   Основой АСУЭП является электропривод переменного тока на базе    асинхронного двигателя с короткозамкнутым ротором и  специализированного преобразователя частоты со встроенным или  внешним контроллером, обеспечивающим управление двигателем в  замкнутой системе с обратными связями по технологическим  параметрам:

◄ давлению теплоносителя в
обратных трубопроводах

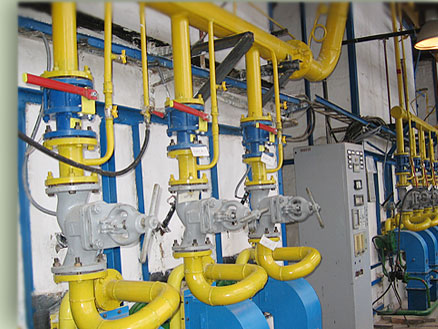

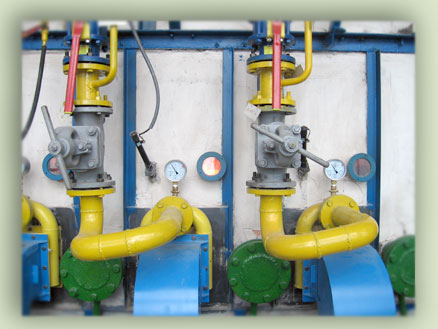

соотношению топливо (газ) – воздух                                                                         разрежению в топке котла

▼                                                                                                                                              ▼

  • одноконтурные (многоконтурные) системы регулирования технологических параметров котла, использующие современные аналогово-цифровые регуляторы или применяемые на действующих котельных регуляторы с дискретным (релейным) выходом (например, Р25.1.2; РПИБ; РС29.1.12) для формирования обратных связей по технологическому параметру
  • поддержание оптимального соотношения топливо (газ) – воздух, разрежения при применении традиционных исполнительных устройств МЭО или современных частотных электроприводов
  • рабочий диапазон регулирования скоростей электроприводов 10:1
  • точность поддержания технологического параметра котла при резко переменном изменении нагрузки (отбора теплоносителя) не хуже 1%
  • возможность диагностики, контроля, управления электроприводами или котельной в целом с помощью панелей управления и визуализации, в том числе применяя методы и средства удаленной связи
  • функциональная готовность к работе в АСУТП любого уровня
