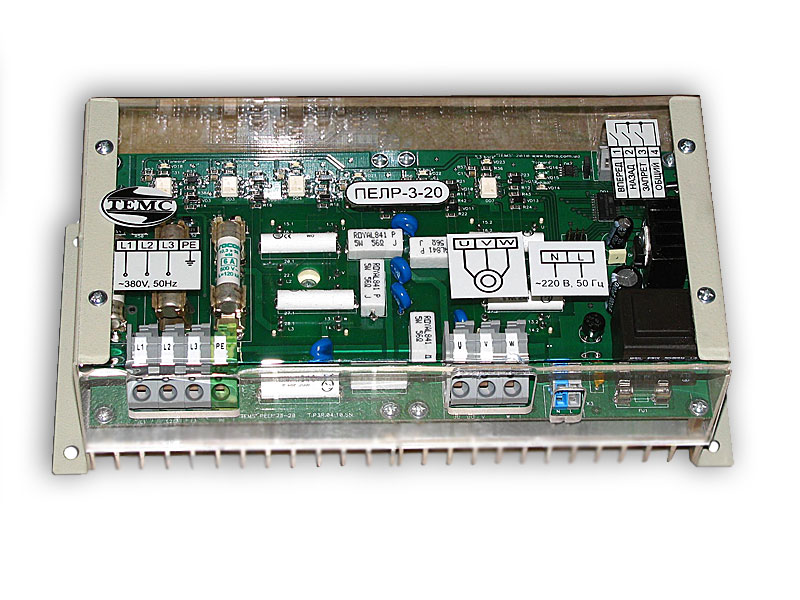

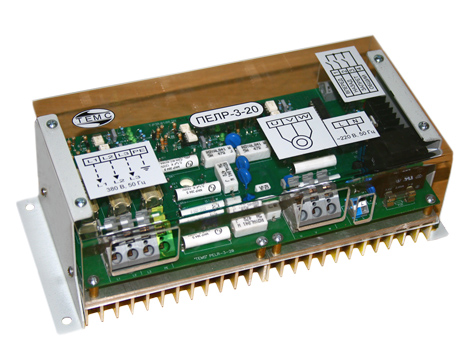

Пускатель электронный реверсивный ПЕЛР 3 20 (до 20А)

 ЭЛЕКТРОННЫЙ РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ "ПЕЛР"-3-20 (до 20А) - предназначен для бесконтактных пуска и реверса трехфазных асинхронных электродвигателей с пусковыми токами до 20А, например, для дистанционного управления исполнительными двигателями задвижек, МЭО, в оборудовании котельных, ТЭЦ, ТЭС и других механизмов. ПЕЛР-3-20 изготовлены на базе тиристорных модулей производства SEMIKRON.
  Могут применяться в котельном электрооборудовании на предприятиях топливно-энергетического комплекса, химической, перерабатывающей промышленности.
Основные технические параметры:
  • номинальное входное напряжение — 380 (220) В
  • номинальная частота входного напряжения — 50 Гц
  • число фаз входного напряжения — 3
  • выходное напряжение — 380 (220) В
  • номинальное напряжение питания цепей управления — 220 В
  • максимальный выходной ток — 20 А
  • число фаз коммутируемого напряжения — 3
  • режим коммутации — бесконтактный, с включением в момент пе­рехода фазы входного напряжения через нуль
ПУСКАТЕЛИ РЕВЕРСИВНЫЕ "ПЕЛР" имеют следующие виды защиты:
  • от превышения критического значения dU/dt на выводах силовых модулей пускателя (RC-цепи)
  • от превышения допустимого значения напряжения на выводах силовых модулей пускателя (варисторы)
  • от превышения допустимого значения температуры подложки си­ловых модулей пускателя – термореле (устанавливается при тяжелых, перегрузочных условиях работы по индивидуальному заказу)
  • от токов короткого замыкания в фазах нагрузки (быстродействующие предохранители)
  • от токов короткого замыкания в цепях управления (предохранитель)
  • от одновременной подачи команд управления «ВПЕРЕД» и «НАЗАД»
  • степень защиты электронной части пускателей IP00
