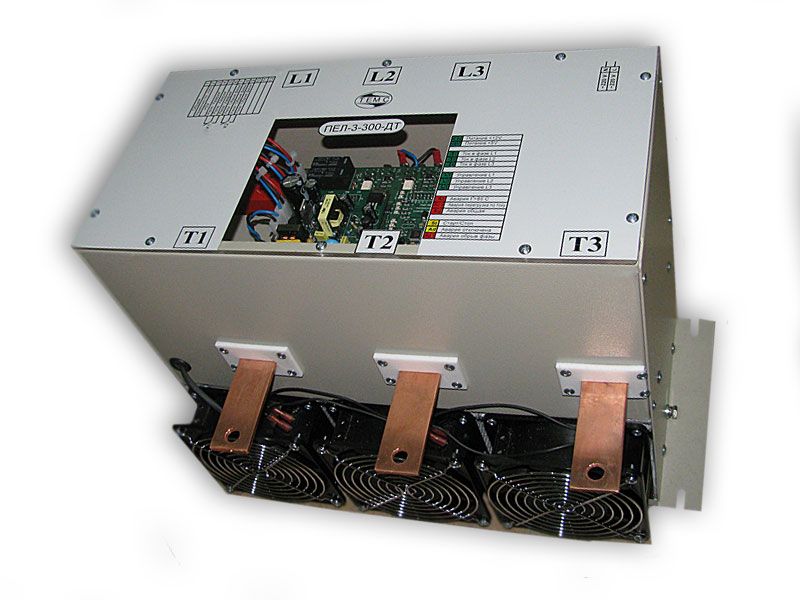

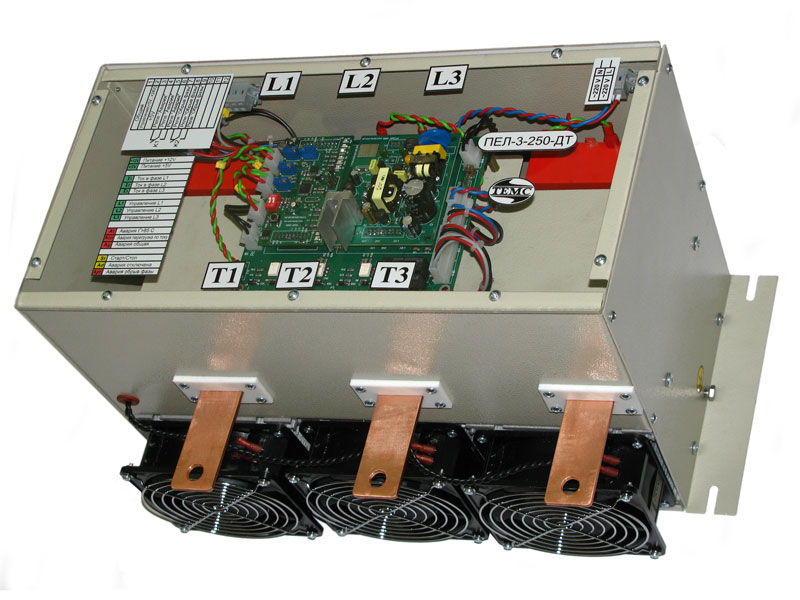

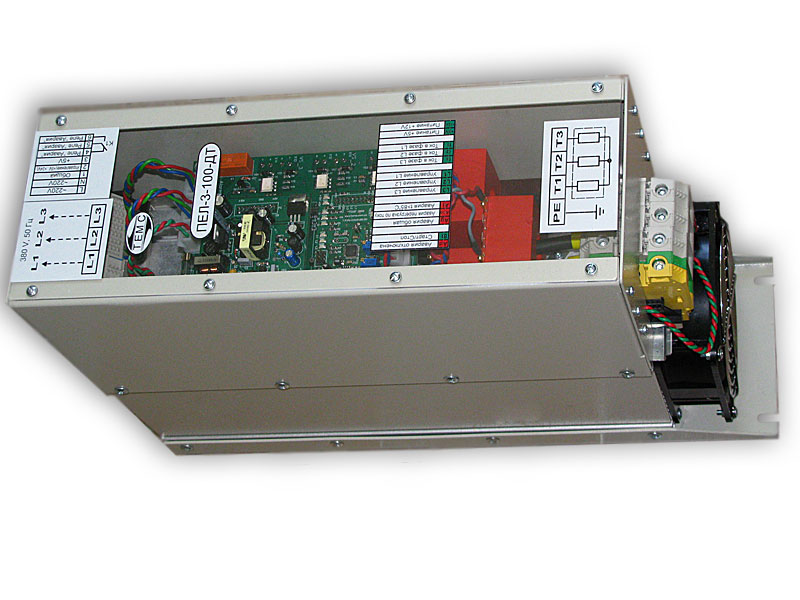

Пускатели электронные с датчиками тока ПЕЛ 3 ДТ (до 300А)


    ЭЛЕКТРОННЫЕ ПУСКАТЕЛИ  ПЕЛ 3 - ДТ (до 300А) - трехфазный электронный пускатель с датчиками тока, предназначены для бесконтактного подключения к питающей сети активной или активно-индуктивной нагрузки, например, к секциям тепловых электронагревателей (ТЭН), в системах питания и защиты электропечей с рабочими токами до 300А, а также для контроля этих токов.

 Основные технические параметры:
  • номинальное входное напряжение - 380 В
  • номинальная частота входного напряжения - 50 Гц
  • число фаз входного напряжения - 3
  • выходное напряжение -380 В
  • номинальное напряжение питания цепей управления - 220 В
  • максимальный выходной ток - 50,100,150,200,250,300 А
  • число фаз коммутируемого напряжения  - 3
  • режим коммутации - бесконтактный, с включением в момент пе­рехода фазы входного напряжения (тока) через нуль
  • допустимые отклонения входного напряжения и напряжения питания цепей управления от номинального значения — (-10…+10) %
  • допустимые отклонения частоты входного напряжения и частоты напряжения цепей управления от номинального значения — (-2…+2) %
  • управление пускателем ( «Старт/Стоп») осуществляется дистанционно дискретным сигналом («сухой контакт»), либо дискретным логическим сигналом от контроллера. Логическому сигналу «1» соответствует сигнал с уровнем напряжения — 3.5В…24В, логическому сигналу «0» соответствует сигнал с уровнем напряжения — 0В…1.5В

ПУСКАТЕЛИ ЭЛЕКТРОННЫЕ "ПЕЛ 3 ДТ" имеют следующие виды защиты:

  • от превышения выходного тока заданного порогового значения
  • от обрыва хотя бы одной фазы в цепи нагрузки
  • от превышения температуры подложки тиристорных модулей допустимого значения
  • степень защиты пускателей IP20
Пускатели имеют индикацию:
  • о наличии напряжения питания «+12V», «+5V»
  • о наличии тока в фазах L1, L2, L3 (соответственно «I1», «I2», «I3»)
  • о наличии сигнала управления драйверами тиристоров в фазах «L1», «L2», «L3»
  • о наличии «внешнего» сигнала управления «Старт/Стоп»
  • об общей аварии (при срабатывании любой из аварий)
  • о превышении тока в нагрузке заданного порогового значения
  • о превышении допустимого значения температуры охладителя тиристорных модулей
