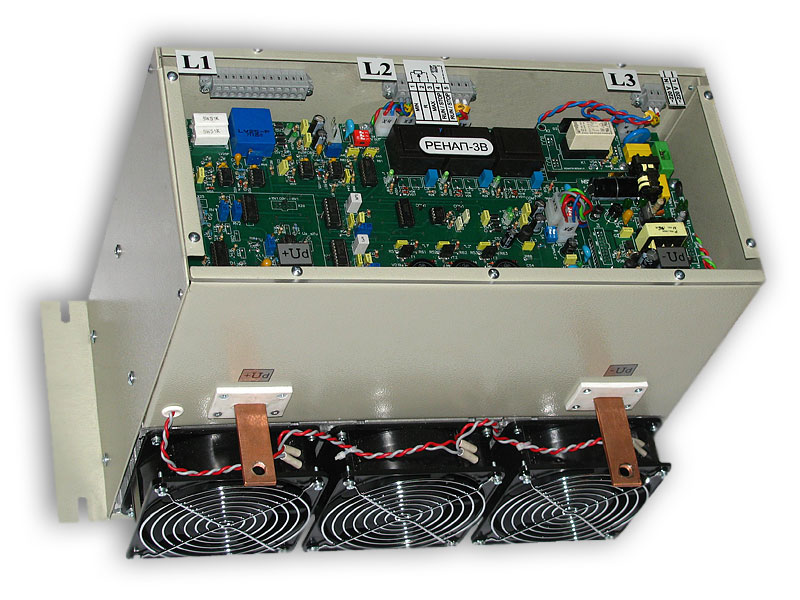

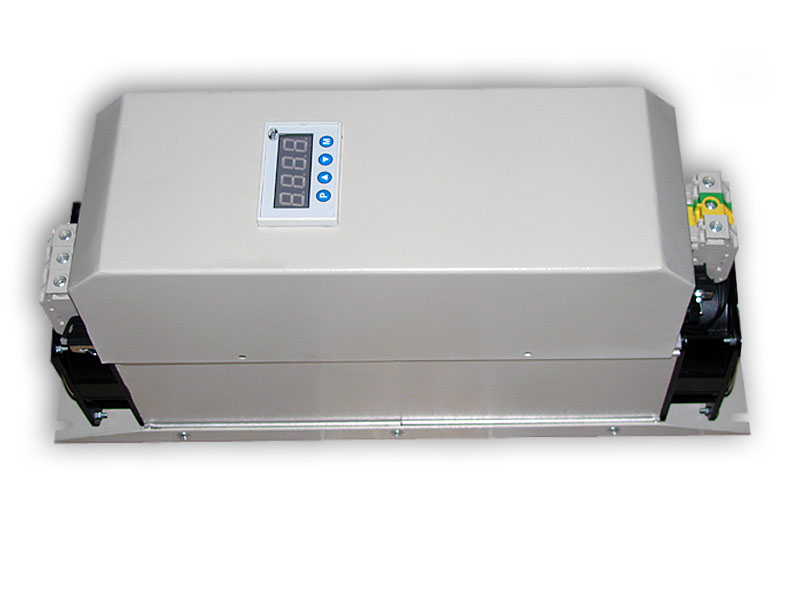

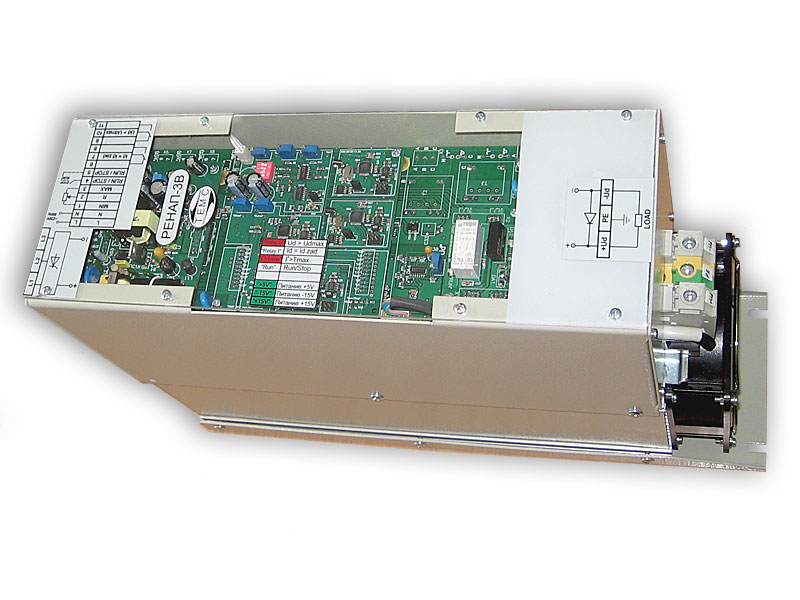

Регулятор напряжения РЕНАП 3В (до 500А)



   РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ "РЕНАП" - 3В (до 500А)  - трехфазный регулятор с фазоимпульсным регулированием выпрямленного тока в активной или активно-индуктивной нагрузке, например,  в обмотках синхронных генераторов, для систем питания электромагнитных сепараторов.

Основные технические параметры:
  • номинальное входное напряжение - 380В
  • номинальная входная частота – 50Гц
  • число фаз питающей сети – 3
  • максимальное выходное (выпрямленное) напряжение Ud – 515 В
  • максимальный выходной (выпрямленный) ток Id – 25,50,100,150,200,250,300,350,400,500 А
  • рабочий диапазон регулирования выпрямленного напряжения - (10…500)В
  • диапазон изменения входного сигнала управления (напряжение) – (0...10)В
  • диапазон изменения входного сигнала управления (ток) – (4...20)мА
  • сопротивление переменного резистора задания входного сигнала – (10...1,0)кОм
  • допустимые отклонения входного напряжения от номинального значения – (+10...–15)%
  • допустимые отклонения входной частоты от номинального  значения – (+2...–2)%
   РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ "РЕНАП-3В" имеют следующие виды защиты:
  • от превышения напряжения на силовых модулях регулятора и индуктивной нагрузке допустимого значения при исчезновении питания цепей управления регулятора или отключении напряжения питающей сети (обратный диод)
  • от превышения температуры подложки тиристорных модулей регулятора допустимого значения (тепловое реле на поверхности радиатора)
  • от превышения критического значения dU/dt на силовых выводах тиристорных модулей регулятора (RC-цепи или тиристорные модули завышенного класса)
  • от превышения критического значения напряжения на силовых выводах тиристорных модулей регулятора (варисторы)
  • от короткого замыкания в цепи управления (предохранитель)
  • от превышения выпрямленным напряжением максимального (допустимого) значения (аварийное реле)
   РЕНАП-3В обеспечивают регулирование и стабилизацию выпрямленного тока в обмотках электромагнитных сепараторов. Контуры регулирования тока и напряжения в системе адаптивного управления позволяют выдерживать оптимальные характеристики высокоградиентного магнитного поля, учитывая изменяющиеся в процессе работы сепаратора параметры магнитной системы.
   РЕНАП-3В обеспечивают оптимальные переходные процессы пуска и регулирования в электромагнитной системе, характеризующейся большими индуктивностями обмоток в сочетании со сложной геометрией их расположения в корпусе сепараторов.
   На международных электротехнических выставках получены дипломы за разработку, производство и внедрение конкурентоспособной отечественной техники.
